Как сделать цветное освещение лестницы при помощи светодиодной ленты RGB (аналоговой).

Усилитель мощности APS-21 RGB 10-24 для светодиодной подсветки лестниц: Инновационное решение для вашего дома

Современные технологии освещения открывают перед нами невероятные возможности для создания комфорта, безопасности и эстетической привлекательности в наших домах. Одним из популярных решений для интерьерного дизайна является светодиодная подсветка лестниц. Она не только добавляет уюта, но и повышает безопасность передвижения в темное время суток. Однако установка такой системы может быть связана с определенными сложностями, особенно если речь идет о традиционных аналоговых RGB светодиодных лентах. В этой статье мы подробно расскажем о революционном устройстве — усилителе мощности APS-21 RGB 10-24, разработанном для совместного использования с контроллерами автоматической лестничной подсветки SmartStairway SS-26 и SS-26 LCD. Мы разберем его преимущества, особенности установки и возможности, которые он открывает для создания идеальной подсветки лестницы.

Проблемы традиционной светодиодной подсветки лестниц

Прежде чем перейти к описанию APS-21 RGB 10-24, давайте разберем, с какими трудностями сталкиваются владельцы домов при установке светодиодной подсветки лестниц с использованием аналоговых (обычных 4-х проводных) RGB светодиодных лент. Такие ленты требуют подключения четырех проводов к каждой ступеньке: один для питания (обычно +12V или +24V) и три для управления цветами (красный, зеленый, синий).

Представим лестницу с 19 ступеньками — довольно стандартный размер для двухэтажного дома. Для каждой ступеньки необходимо проложить 4 провода, что в сумме дает 19 × 4 = 76 проводов только для подключения светодиодных лент. Это не учитывает дополнительные провода для питания и управления системой в целом. Такая схема создает несколько проблем:

  • Сложность монтажа: Прокладка 76 проводов требует значительных усилий, времени и аккуратности. Провода нужно скрыть в стенах, плинтусах или специальных каналах, что усложняет процесс установки.
  • Эстетика: Большое количество проводов трудно спрятать, что может испортить внешний вид лестницы.
  • Надежность: Чем больше соединений, тем выше риск неисправностей — обрывов, коротких замыканий или ошибок в подключении.
  • Затраты: Увеличивается расход материалов (провода, кабель-каналы, крепежи) и стоимость работы мастера.

Именно эти проблемы решает усилитель мощности APS-21 RGB 10-24 в сочетании с контроллерами SmartStairway SS-26. Давайте разберем, как это работает.

APS-21 RGB 10-24: Упрощение и усиление системы подсветки

Усилитель мощности APS-21 RGB 10-24 — это устройство, разработанное компанией XOPC, которая с 1999 года занимается созданием инновационных светодиодных решений. Оно предназначено для работы в паре с контроллерами автоматической лестничной подсветки SmartStairway SS-26 и SS-26 LCD, обеспечивая значительное упрощение схемы подключения и увеличение мощности системы.

Упрощение проводки

Одно из ключевых преимуществ APS-21 RGB 10-24 заключается в оптимизации проводки. Вместо того чтобы тянуть 4 провода к каждой ступеньке, усилитель позволяет проложить по всей лестнице одну общую шину управления цветом RGB (3 провода) и всего один провод к каждой ступеньке для передачи сигнала.

Вернемся к примеру с лестницей на 19 ступенек:

  • Традиционная схема: 19 × 4 = 76 проводов.
  • Схема с APS-21 RGB 10-24: 19 проводов (по одному на ступеньку) + 3 провода (шина RGB) = 22 провода.

Таким образом, количество проводов сокращается более чем в три раза! Это не только упрощает монтаж, но и делает систему более аккуратной и надежной. Шина RGB передает сигналы управления цветом, а каждый канал (ступенька) получает индивидуальный сигнал через один провод, что позволяет сохранить полный контроль над подсветкой.

Увеличение мощности

Контроллеры SmartStairway SS-26 и SS-26 LCD сами по себе являются мощными устройствами, способными управлять подсветкой лестниц. Однако их стандартная нагрузка на канал ограничена 400 мА (0,4 А), что эквивалентно примерно 4,8 Вт при питании 12 В или 9,6 Вт при питании 24 В. Это достаточно для маломощных светодиодных лент, но может быть недостаточно для более ярких или длинных участков подсветки.

APS-21 RGB 10-24 решает эту проблему, выступая в роли усилителя мощности. Он позволяет подключать к каждому каналу нагрузку до 10 А, что в 25 раз превышает возможности стандартного контроллера. При напряжении 12 В это соответствует 120 Вт на канал, а при 24 В — целых 240 Вт. Такая мощность открывает новые горизонты для дизайна освещения, позволяя использовать более яркие ленты или подключать дополнительные световые элементы.

Возможности APS-21 RGB 10-24

Усилитель APS-21 RGB 10-24 не просто упрощает проводку и увеличивает мощность — он добавляет системе гибкости и функциональности. Рассмотрим его ключевые возможности:

  1. Совместимость с RGB подсветкой: Устройство поддерживает работу с аналоговыми RGB светодиодными лентами, что позволяет создавать динамичные сценарии освещения с плавной сменой цветов.
  2. Широкий диапазон питания: APS-21 RGB 10-24 работает с напряжением от 10 до 24 В, что делает его универсальным для большинства современных светодиодных систем.
  3. Интеграция с датчиками движения: В связке с контроллерами SmartStairway SS-26 усилитель поддерживает автоматическое включение подсветки при движении по лестнице. Это удобно и экономично.
  4. Гибкость масштабирования: Благодаря последовательному подключению нескольких усилителей, систему можно адаптировать под лестницы любого размера — от компактных домашних до больших коммерческих объектов.
  5. Простота настройки: Устройство имеет интуитивно понятный интерфейс, что облегчает его интеграцию в существующую систему освещения.

Эти возможности делают APS-21 RGB 10-24 идеальным выбором для тех, кто хочет получить функциональную, мощную и эстетичную подсветку лестницы без лишних сложностей.

Как выбрать APS-21 RGB 10-24 для вашей лестницы

Прежде чем приступить к установке, важно правильно подобрать оборудование. Вот пошаговая инструкция, которая поможет вам принять решение:

1. Определите количество ступенек

Первым делом подсчитайте, сколько ступенек в вашей лестнице. Усилитель APS-21 RGB 10-24 поддерживает до 21 канала, что соответствует 21 ступеньке. Если у вас более 21 ступеньки, потребуется использовать два усилителя, подключенных к системе, чтобы обеспечить полное покрытие подсветки.

2. Рассчитайте мощность подсветки

Оцените, какую мощность будет потреблять подсветка каждой ступеньки. Например:

  • Если вы используете RGB ленту мощностью 14,4 Вт/м, а длина подсветки на ступеньку составляет 0,5 м, то мощность одной ступеньки = 14,4 × 0,5 = 7,2 Вт.
  • Для 19 ступенек общая мощность = 7,2 × 19 = 136,8 Вт.

Усилитель APS-21 RGB 10-24 с запасом справится с такой нагрузкой, так как каждый канал выдерживает до 120 Вт при 12 В или 240 Вт при 24 В.

3. Выберите напряжение питания

APS-21 RGB 10-24 поддерживает диапазон от 10 до 24 В. Для большинства домашних систем достаточно блока питания на 12 В, но если вы планируете использовать длинные ленты или более мощные световые элементы, лучше выбрать 24 В — это снизит потери напряжения.

4. Убедитесь в совместимости с контроллером

APS-21 RGB 10-24 разработан специально для SmartStairway SS-26 и SS-26 LCD. Если у вас уже есть такой контроллер, усилитель легко интегрируется в систему. В противном случае вам потребуется приобрести и сам контроллер.

5. Подготовьте материалы

Для установки вам понадобятся:

  • RGB светодиодные ленты (длина зависит от размеров ступенек).
  • Блок питания (мощность должна превышать суммарную мощность подсветки на 20-30% для запаса).
  • Провода (одножильные для каналов и трехжильные для шины RGB).
  • Крепежи и кабель-каналы для аккуратной прокладки.

Установка APS-21 RGB 10-24: Пошаговая инструкция

Теперь, когда вы выбрали оборудование, перейдем к монтажу. Установка системы с APS-21 RGB 10-24 не требует специальных навыков, но важно следовать инструкции, чтобы избежать ошибок.

Шаг 1: Планирование

  • Определите места крепления светодиодных лент на ступеньках (обычно под выступом или вдоль края).
  • Выберите место для установки контроллера SmartStairway SS-26 и усилителя APS-21 RGB 10-24 — они должны быть доступны для подключения, но скрыты от глаз.
  • Разметьте трассу для прокладки проводов.

Шаг 2: Монтаж светодиодных лент

  • Отрежьте ленты нужной длины (по линиям реза, указанным на ленте).
  • Приклейте ленты к ступенькам или закрепите их в специальных профилях для равномерного рассеивания света.
  • Проверьте работоспособность каждой ленты, подключив ее к источнику питания (мощность не должна превышать 5 Вт при 12 В или 10 Вт при 24 В на ступеньку без усилителя).

Шаг 3: Подключение проводки

  • Проложите шину RGB (3 провода) от контроллера SmartStairway SS-26 вдоль всей лестницы.
  • Подключите по одному проводу от усилителя APS-21 RGB 10-24 к каждой ступеньке.

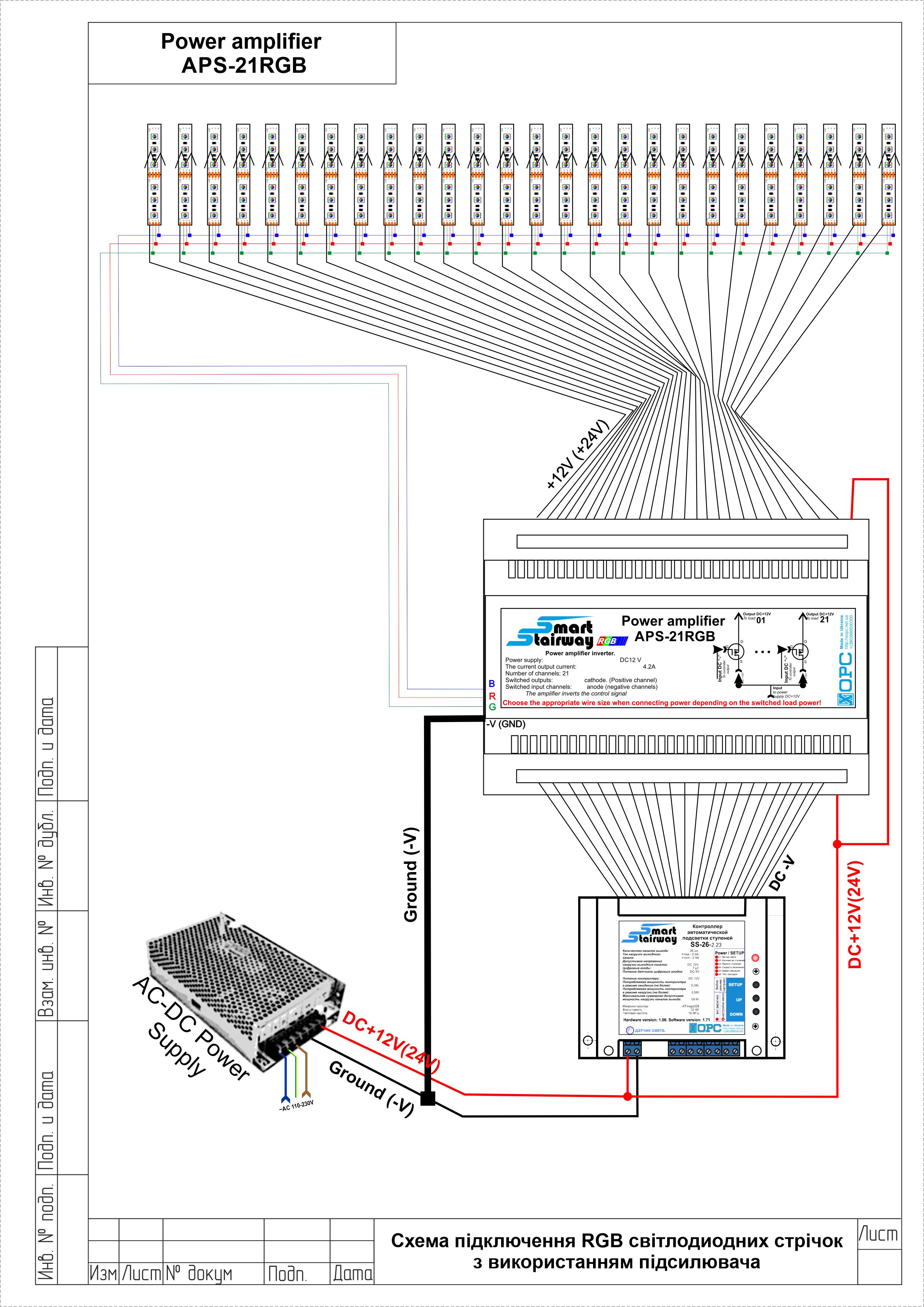

  • Соедините выходы контроллера с входами усилителя согласно схеме подключения (см. инструкцию на сайте XOPC).

Шаг 4: Подключение питания

  • Подключите блок питания к контроллеру SmartStairway SS-26 и усилителю APS-21 RGB 10-24. Убедитесь, что полярность соблюдена (+ к +, - к -).
  • Проверьте, чтобы суммарная мощность нагрузки не превышала 156 Вт при 12 В или 312 Вт при 24 В для всей системы.

Шаг 5: Настройка и тестирование

  • Включите систему и настройте контроллер SmartStairway SS-26 через его интерфейс (например, задайте сценарии освещения или чувствительность датчиков движения).
  • Проверьте, как работает подсветка на каждой ступеньке. Убедитесь, что цвета меняются плавно и яркость соответствует ожиданиям.

Преимущества использования APS-21 RGB 10-24

Почему стоит выбрать именно эту систему для подсветки лестницы? Вот основные плюсы:

  1. Экономия времени и ресурсов: Сокращение количества проводов с 76 до 22 значительно упрощает монтаж и снижает затраты на материалы.
  2. Мощность и яркость: Возможность подключения нагрузки до 10 А на канал позволяет создавать более яркую и выразительную подсветку.
  3. Гибкость дизайна: RGB подсветка дает бесконечный простор для творчества — от мягкого белого света до ярких цветных акцентов.
  4. Автоматизация: Интеграция с датчиками движения делает систему удобной и энергоэффективной.
  5. Надежность: Продукция XOPC известна высоким качеством и долговечностью, что подтверждается многолетним опытом компании на рынке.

Анализ видео: демонстрация работы системы

Чтобы лучше понять, как работает APS-21 RGB 10-24 в связке с SmartStairway SS-26, рекомендуем посмотреть видео на YouTube (ссылка). В ролике демонстрируется работа автоматической подсветки лестницы с использованием усилителя и контроллера.

Видео показывает лестницу с установленными RGB лентами, которые плавно загораются по мере движения человека вверх или вниз. Подсветка активируется благодаря датчикам движения, подключенным к SmartStairway SS-26, а усилитель APS-21 RGB 10-24 обеспечивает яркость и стабильность освещения. Цвета меняются плавно, создавая эффектный визуальный эффект. Это отличный пример того, как система сочетаET функциональность и эстетику.

Заключение: почему APS-21 RGB 10-24 — ваш лучший выбор

Светодиодная подсветка лестниц — это не просто модный тренд, а практичное решение для повышения комфорта и безопасности в доме. Усилитель мощности APS-21 RGB 10-24 от XOPC выводит это решение на новый уровень, устраняя проблемы традиционных систем и предлагая удобство, мощность и стиль. Сокращение проводки с 76 до 22 проводов, увеличение нагрузки до 10 А на канал и совместимость с автоматическими контроллерами SmartStairway SS-26 делают его незаменимым инструментом для создания идеального освещения.

Если вы хотите преобразить свою лестницу, сделать ее безопасной и привлекательной, APS-21 RGB 10-24 — это то, что вам нужно. Посетите сайт shop.xopc.net.ua, чтобы заказать устройство и получить консультацию от специалистов. Сделайте шаг к современному освещению уже сегодня!
