Принципы расчета лайтбоксов. Или как правильно расположить светодиодные модули в рекламе

Равномерность освещения поверхности, особенности монтажа.


     Первый вопрос, с которым сталкивается клиент - на каком расстоянии от поверхности следует располагать светодиодный шлейф, чтобы добиться равномерного освещения поверхности.
     Попробуем разобраться в сути вопроса. Как известно из характеристик ленты, наиболее часто встречается параметр "угол освещения - 120 град.". Что это означает? Производители светодиодов заявляют, что именно под таким углом падает свет от LED элемента. Так смотрим схему приводимую производителями в Data Sheet  SMD 5060 :
Как видим из рисунка свет распространяется не совсем равномерно, и на определенном расстоянии и под определенными углами есть зоны наибольшего освещения. Таким образом светодиод очевидно дает максимальное освещение строго перпендикулярно центру. Попробуем эксперементально определить на примере ленты на базе светодиодов SMD3528 как распределяется свет и на каком расстоянии от элементов мы сможем получить равномерное освещение. Возьмем светодиодный шлейф и расположим его по поверхности в непосредственном соприкосновении с листом бумаги на котором нанесена 10-ти миллиметровая сетка. Включим подсветку. Смотрим на рисунок:


	Как видим из рисунка, при непосредственной близости от поверхности, имеем неравномерность подсветки, на расстоянии 15 мм от монтажной кромки.
	Попробуем закрыть ленту не прозрачной пластиной на расстоянии 10 мм от монтажной кромки и посмотрим на получившийся результат. Как видим, неравномерность стала не заметна. Таким образом приходим к выводу, что при непосредственном монтаже ленты на освещаемую поверхность, ленту следует утапливать на глубину 10-15 мм.
	глубину можно уменьшив, подняв ленту над освещаемой поверхностью все на те же 10-15 мм. На этих двух фото мы видим, какой эффект освещения мы получаем увеличив расстояние от освещаемой плоскости до ленты на 20 мм. Мы получили ровный и мягкий свет. Таки образом очевидно, что оптимальное расположение светодиодной ленты составляет примерно 10 мм от поверхности и утопленное в глубь на расстояние тоже примерно 20 мм. Утапливать следует для того, чтобы скрыть саму ленту от наблюдателя. Глубину утапливания следует выбирать в зависимости от угла обзора конкретного места установки. Проще говоря, делать так, чтобы ленту было не видно.
Часто возникает необходимость торцевой подсветки, когда лента тасполагается паралельно освещаемой поверхности и свет падает на нее перпендикулярно. Посмотрим как выглядит подсветка расположенная паралельно поверхности. В данном примере мы так же видим, что достаточно 10 мм для обеспечения равномерной контурной подсветки.

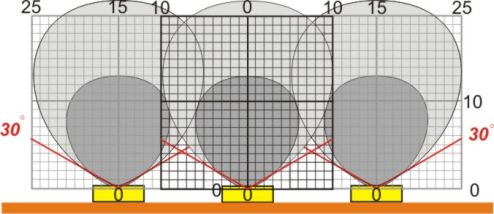

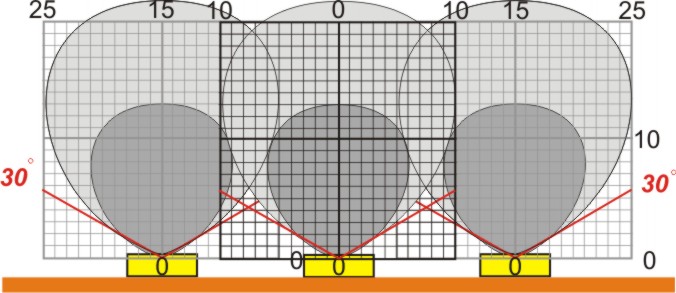

Смоделировав заявленные производителем характеристики в масштабе светодиодной ленты, получим следующую диаграмму:


Мы видим, что максимальные пиковые пятна освещения получаются на расстоянии 13 мм. от светодиода, перекрытие зон подсветки происходит на расстоянии 6 мм от кромки диода. Таким образом равномерное освещение возникает на расстоянии 15 мм. Что мы и подтвердили эксперементально.

Аналогично рассчитывается расстояние от ленты до освещаемой поверхности и расстояние между лентами при расчете лайтбоксов.
Так основные расчетные данные сведем в таблицу:
