Консольный светодиодный уличный фонарь KH-SL30/3-Road

Предназначен для освещения автострад, улиц, автотранспортных туннелей, надземных пешеходных переходов,автозаправочных станций, территорий промышленных предприятий, парков,автостоянок. Обладает элептической ассиметричной оптикой с углами раскрытия луча 120х60 град. Может быть установлен на опоры высотой 4-9 метров, с углами наклона оголовников от 0 до 30 град. В зависимости от угла наклона фонаря к горизонту изменяется диаграмма освещенности проезжей части. Рассчитать раземры освещаемого участка можно используя табличную форму на странице с описанием серии.

Технические характеристики:

Световой поток источников света (не менее) : 3300 лм.

 Ознакомиться с актуальными ценами на продукцию и совершить покупку Вы можете в нашем интернет магазине.

Светодиодный  фонарь  для  освещения улиц и парков, основанный на базе сверхмощных светодиодных матриц Cree X-Lamp, KH-SL30/3.



Основное преимущество данного фонаря заключается в применении нового вида светодиодов, мощностью  10Вт каждый для серии SL30/3 и 20Вт для серии SL60/3 . Это  позволило существенно снизить энергопотребление светильника, при этом улучшив светоотдачу и характеристики раскрытия луча.

    Предыдущий опыт создания светодиодных уличных светильников показал, что основная проблема при внедрении светодиодных уличных фонарей заключается в их высокой первоначальной стоимости. Окупаемость изделия обычно наступает не ранее 4-го года эксплуатации, даже в условиях стремительно дорожающей электроэнергии. Поэтому основной задачей при разработке данного изделия было максимальное снижение начальной и эксплуатационной стоимости изделия, чтобы сократить срок окупаемости  до одного года. Для снижения себестоимости изделия в данной разработке мы отказались от дорогостоящих индивидуальных корпусов, использовав стандартный корпус и высоко качественный игольчатый радиатор из сплава марки АД0 (ГОСТ 4784-97), обладающий чрезвычайно высоким уровнем теплоотдачи. Благодаря этому удалось снизить рабочую температуру кристаллов матрицы до уровня ниже допустимых пределов, что в свою очередь положительно сказывается на сроке службы источников света.

Примечания

1Категории улиц и дорог городов по функционально­му назначению принимаются в соответствии с классифи­кацией главы СНиП 2.07.01.

2Дорожные покрытия относятся к усовершенствованным, переходным или низшим типам в соответствии с классификацией.

     Средняя яркость покрытий тротуаров, примыкающих к проезжей части улиц, дорог и площадей, должна быть не менее половины средней яркости покрытия проезжей части этих улиц, дорог и площадей, приведенной в табл. 11.

    Отношение минимальной яркости пок­рытий к среднему значению должно быть не менее 0,35 при норме средней яркости более 0,6 кд/м² и не менее 0,25 при норме средней яркости 0,6 кд/м² и ниже.

Отношение минимальной яркости покры­тия к максимальной по полосе движения до­лжно быть не менее 0,6 при норме средней яркости более 0,6 кд/м² и не менее 0,4 при норме средней яркости 0,6 кд/м² и ниже.

Горизонтальную освещенность площадок предприятий в точках ее минимального значения на уровне земли или дорожных покрытий следует принимать по таблице 9.

Таблица 9

Консольный светодиодный уличный фонарь KH-SL60/3-Road

Консольный светодиодный уличный фонарь KH-SL60/3-Road

Предназначен для освещения автострад, улиц, автотранспортных туннелей, надземных пешеходных переходов,автозаправочных станций, территорий промышленных предприятий, парков,автостоянок. Обладает элептической ассиметричной оптикой с углами раскрытия луча 120х60 град. Может быть установлен на опоры высотой 4-9 метров, с углами наклона оголовников от 0 до 30 град. В зависимости от угла наклона фонаря к горизонту изменяется диаграмма освещенности проезжей части. Рассчитать раземры освещаемого участка можно используя табличную форму на странице с описанием серии.

Технические характеристики:

Световой поток источников света (не менее) : 6000 лм.

Светодиодные консольные уличные фонари и светильники.

1. Введение.
2. Сравнение светодиодных уличных фонарей и ртутных ламп типа ДРЛ.
3. Экономический эффект.
4. Модельный ряд уличных фонарей выпускаемых нами.

- Подробная информация о серии KH-SL30/3

1. •  Консольный светодиодный уличный фонарь KH-SL30/3-Road
   •  Консольный светодиодный уличный фонарь KH-SL30/3-Squer
   •  Консольный светодиодный уличный фонарь KH-SL30/3TM-Road
   •  Консольный светодиодный уличный фонарь KH-SL30/3-12V-Road
   •  Консольный светодиодный уличный фонарь KH-SL30/3-12V -Square

 - Подробная информация о серии KH-SL60/3

•  Консольный светодиодный уличный фонарь KH-SL60/3-Road
•  Консольный светодиодный уличный фонарь KH-SL60/3-Sque

      1.Экологичность и экономичность светодиодных светильников.

     Cветодиоды с успехом заменяют уличные фонари в парках, жилых кварталах, на второстепенных дорогах. Светодиодные уличные фонари оснащенные вторичной оптикой позволяют повысить полезную светоотдачу светильников, направив световой пучок на освещаемый участок дороги.С помощью специально разработанной линзы они будут давать направленный свет, который в отличие от обычных ламп будет освещать только улицу, а не близлежащую местность или ночное небо. Использование вторичной оптики позволяет снизить или полностью исключить эффект ослепления, благодаря чему могут с спехом использоваться при освещении автомобильных дорог и автомагистралей. И еще один приятный "побочный эффект": светодиоды не притягивают к себе комаров и мух, т.к их свет лишен ультрафиолетового и инфракрасного спектров излучения.

     До сих пор для освещения улиц используются многочисленные типы ламп – в основном на парах ртути или натрия. Эксперты считают, что в первую очередь будут заменяться ртутные лампы, против использования которых после инициативы сторонников защиты окружающей среды выступил Европейский союз. В Германии, например, насчитывается почти одна треть ламп этого типа из 10 млн. всех уличных ламп.

 2.Преимущества светодиодных светильников для уличного освещения.

     Светодиодные лампы имеют рад неоспоримых преимуществ по сравнению с обычными уличными лампами. Они намного экономичнее, служат в десять раз дольше – 100 000 часов, а кроме того, их использование позволит сократить выброс в атмосферу эмиссий СО2. Подсчитано, что при нынешних темпах замены ламп для уличного освещения (около 3% в год) на светодиодные фонари в одной лишь Германии будет предотвращен выброс в атмосферу до 2015 года в общей сложности 380 000 тонн двуокиси углерода. Основной недостаток новых светодиодных ламп заключается в том, что их производство обходится пока очень дорого, но с каждым годом их цена существенно снижается и уже в 2010 году уже достигла вполне приемлемого уровня цен, а учитывая высокую экономичность и срок службы стала вполне оправданной и конкурентоспособной .

     На фото Вы можете видеть разницу в освещении одного и того же объекта, в первом случае объект освещен уличным светильником с лампой мощностью ДРЛ-250 с некомпенсированной ПРА и потребляемой мощностью 380Вт (светильники с лампами ДРЛ-250 с компенсированным ПРА могут потреблять несколько меньше электроэнергии и их потребляемая мощность может лежать в пределах 300Вт), во втором использован светодиодный уличный светильник с линзами в 120 град. на базе 3-х светодиодных матриц с общим световым потоком 3300Лм) и потребляемой мощностью 35Вт. Разница в качестве освещения очевидна! При этом в 8-10 раз снижаются затраты на электроэнергию и в 50 раз на замены ламп и обслуживание. Кроме этого ртутные лампы существенно теряют яркость со временем и имеют огромные световые потери связанные с отражателями низкого качества, а также их тускнением и засорением в процессе эксплуатации. Другими словами светодиодные уличные фонари имеют целый ряд преимуществ против ртутных как в яркости и качестве цветопередачи, так и в экономическом плане.

Рис.1

Светодиодный уличный фонарь KH-SL30

 3. Экономичность.

     2011 год внес существенные коррективы с появлением в модельном ряду производителя СИД компании Cree сверхмощных светодиодных матриц XLamp CXA2011 номинальной мощностью 10В и светоотдачей в 1100-2200 Лм с одного СИД. Применение этиx СИД и бюджетных корпусов позволило минимизировать энергопотребление фонаря с аналогичной светоотдачей с 50-ти до 30-ти Вт., а так же снизить потребительскую стоимость.

     На графике ниже представлена диаграмма окупаемости и общей стоимости использования различных изделий. Учитывая тот факт, что практически все представленные на рынке конкурентные фонари являются аналогами нашей модели KH-SL30 (большинство конкурентных предложений отличаются большей ценой, а следовательно кривая окупаемости смещена вправо), из графика можно получить информацию и о конкурентоспособности нового фонаря KH-SL30/3 (Рис.2).

Светодиодный уличный фонарь KH-SL30/3, KH-SL60/3 - построены на базе светодиодных матриц, оснащены вторичной оптикой. Изготовлены в корпусе из алюминиевого сплава с мощной пассивной системой охлаждения. Позволяют существенно снизить стоимость изделий, обеспечить высокую светоотдачу и окупаемость изделия в течении первого года эксплуатации.

 Рис.2

Таблицы с расчетными данными, что бы не утомлять уважаемого читателя приведены в уменьшеном виде. Чтобы прочитать - нажмите по изображению.

Подробнее о предлагаемых нами фонарях Вы можете прочитать, выбрав интересующую модель в меню, в начале этой страницы.



     В 2012 году компания "ХОРС" начала тестирование светодиодных уличных фонарей оборудованных сумеречным датчиком и датчиком движения. В 2013 году эти фонари с успехом прошли испытания и были запущены в серию. Применение сумеречного датчика позволяет включать фонарь с наступлением сумерок, а использование датчика движения позволяет при отсутствии движущихся объектов в пределах освещаемого светильником участка работать ему лишь на 30% своего ресурса, обеспечивая при этом дежурное освещение территории вполне комфортное для наблюдателей находящихся вне освещаемого участка в тоже время обеспечивающие необходимую яркость в точке нахождения наблюдателя. Такие системы освещения целесообразно применять при освещении улиц и дорог с не большим потоком людей и транспорта, а так же на остальных участках, где в ночное время наблюдается существенное снижение потока пешеходов и транспортных средств. Светодиодные фонари оборудованные сумеречным датчиком целесообразно применять в случае установки одиночных светильников.

     В случае если Вам следует создать освещение улицы или участка при помощи нескольких фонарей, целесообразно отдельно установить один сумеречный датчик на всю линию. Это объясняется не возможностью установить все датчики на одинаковую чувствительность и следовательно в случае применения нескольких фонарей оборудованных датчиками освещенности они будут включаться в разное время. Также стоимость оборудования в данном случае будет неоправданно завышена.

  4.Модельный ряд светодиодных светильников "ХОРС".

Много полезной информации Вы сможете найти в презентации светодиодных уличных фонарей, которую можете скачать тут.

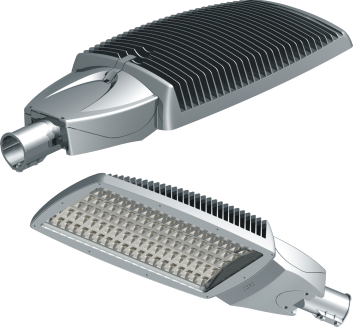

• Консольный светодиодный уличный фонарь (светильник) KH-SL60

Технические характеристики:

Световой поток источников света (не менее) : 4800 лм.

Потребляемая мощность: 90 Вт.

Источник света: Cree XR-E

Температура цвета: 6000К-6500К (Дневной белый) CRI 75

Угол распределения светового луча: несиметричный 120 град., тип "Ш" широкая.

Система охлаждения: пассивная, конвекционная. Радиатор из сплава АД0

Питание: 110-240В, 50Гц.

Крепление светильника / монтажный диаметр светильника : WA Ø 42/48

Цветкорпуса: Серый PAL 7040

Класс защиты IP: Общий класс защиты светильника IP44,

                             класс защиты высоковольтной и электронной части IP67

Материал корпуса: алюминиевый сплав, закаленное стекло.



• Консольный светодиодный уличный фонарь (светильник) серии KH-SL30/3

Технические характеристики:

Световой поток источников света (не менее) : 3300 лм.

Потребляемая мощность: 32 Вт.

Температура цвета: 6000К-6500К (Дневной белый) CRI 75

Угол распределения светового луча: зависит от модели

Система охлаждения: пассивная, конвекционная. Радиатор из сплава АД0

Питание: 110-240В, 50Гц. (или DC 12В для отдельных модификаций предназначенных для использования в комплекте с солнечными панелями или ветрогенераторами)

Крепление светильника / монтажный диаметр светильника : WA Ø 42/48

Цветкорпуса: Серый PAL 7040

Класс защиты IP: Общий класс защиты светильника IP44,

                             класс защиты высоковольтной и электронной части IP65

Материал корпуса: алюминиевый сплав, закаленное стекло.

 Данная модель светодиодных фонарей имеет несколько модификаций, оборудованных разной вторичной оптикой или не оборудованных ею, а также с датчиками движения и освещенности, подробнее смотрите на соответствующих страницах продукции:

- Подробная информация о серии KH-SL30/3

Доступные модификации:

1.  Консольный светодиодный уличный фонарь KH-SL30/3-Road
2.  Консольный светодиодный уличный фонарь KH-SL30/3-Squer
3.  Консольный светодиодный уличный фонарь KH-SL30/3TM-Road
4.  Консольный светодиодный уличный фонарь KH-SL30/3-12V-Road
5.  Консольный светодиодный уличный фонарь KH-SL30/3-12V -Square



• Консольный светодиодный уличный фонарь (светильник) серии KH-SL60/3



Технические характеристики:

Световой поток источников света (не менее) : 6000 лм.

Потребляемая мощность: 65 Вт.

Температура цвета: 6000К-6500К (Дневной белый) CRI 75

Угол распределения светового луча: зависит от модификации

Система охлаждения: пассивная, конвекционная. Радиатор из сплава АД0

Питание: 110-240В, 50Гц.

 Крепление светильника / монтажный диаметр светильника : WA Ø 42/48

 Цветкорпуса: Серый PAL 7040

 Класс защиты IP: Общий класс защиты светильника IP44,

                              класс защиты высоковольтной и электронной части IP65

 Материал корпуса: алюминиевый сплав, закаленное стекло.

Данная модель светодиодных фонарей имеет несколько модификаций, оборудованных разной вторичной оптикой или не оборудованных ею, а также с датчиками движения и освещенности, подробнее смотрите на соответствующих страницах продукции:



- Подробная информация о серии KH-SL60/3

 Доступные модификации:

1.   Консольный светодиодный уличный фонарь KH-SL60/3-Road
2.  Консольный светодиодный уличный фонарь KH-SL60/3-Sque
