Принципи розрахунку лайтбоксів. Або як правильно розмістити світлодіодні модулі у рекламі

Рівномірність освітлення поверхні, особливості монтажу.


     Перше питання, з яким стикається клієнт - на якій відстані від поверхні слід розташовувати світлодіодний шлейф, щоб досягти рівномірного освітлення поверхні. Спробуємо розібратися в суті питання. Як відомо з характеристик стрічки, найчастіше зустрічається параметр "кут освітлення - 120 град.". Що це означає? Виробники світлодіодів заявляють, що саме під таким кутом світиться від LED елемента. Так дивимося схему, що наводиться виробниками в Data Sheet SMD 5060 :

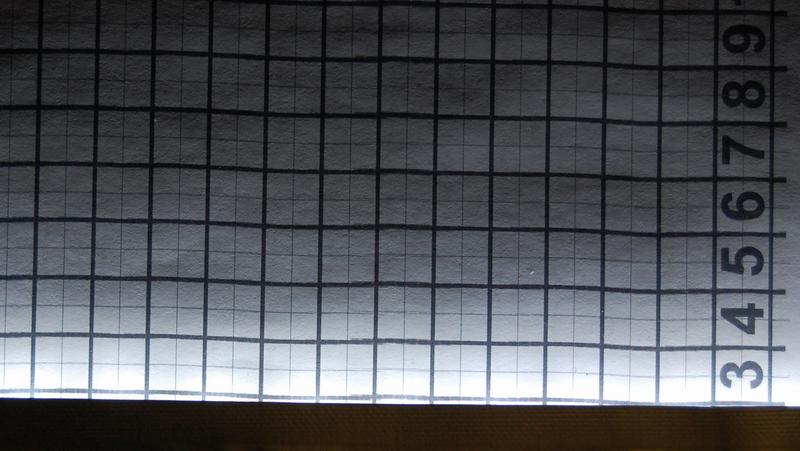

Як бачимо з малюнка світло поширюється не зовсім рівномірно, і на певній відстані і під певними кутами є зони найбільшого освітлення. Таким чином світлодіод очевидно дає максимальне освітлення строго перпендикулярно до центру. Спробуємо експериментально визначити на прикладі стрічки на базі світлодіодів SMD3528 як розподіляється світло і на якій відстані від елементів ми зможемо отримати рівномірне освітлення. Візьмемо світлодіодний шлейф і розташуємо його по поверхні в безпосередньому зіткненні з аркушем паперу, на якому нанесена 10-міліметрова сітка. Увімкнемо підсвічування. Дивимось на малюнок:

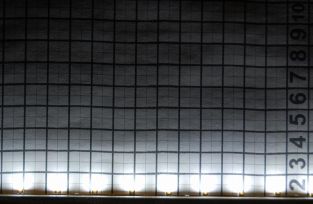

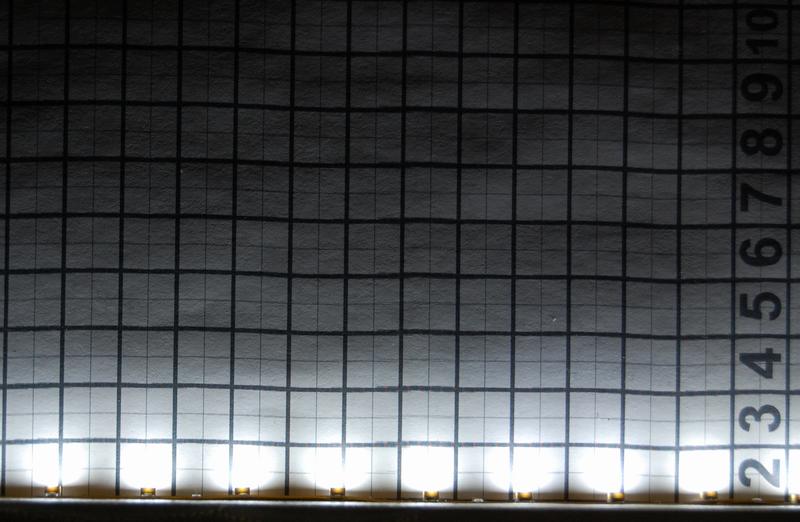

	Як бачимо з малюнка, при безпосередній близькості від поверхні, маємо нерівномірність підсвічування, на відстані 15 мм від монтажної кромки.

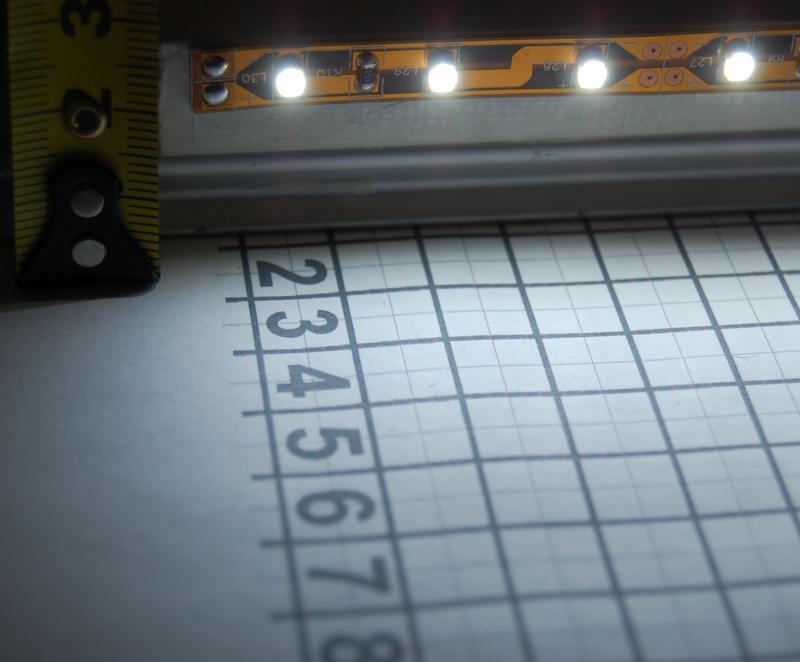

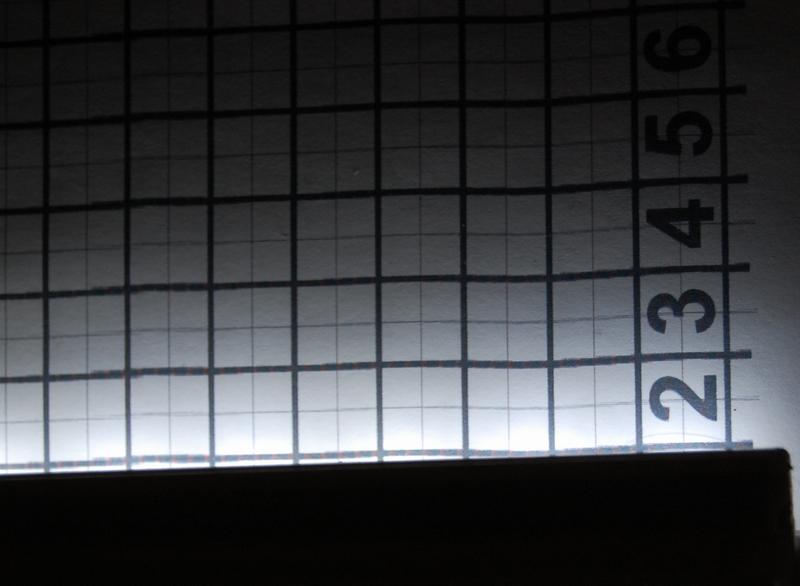

	Спробуємо закрити стрічку не прозорою пластиною на відстані 10 мм від монтажної кромки і подивимося на результат, що вийшов. Як бачимо, нерівномірність стала не помітна. Таким чином приходимо до висновку, що при безпосередньому монтажі стрічки на освітлювану поверхню стрічку слід утоплювати на глибину 10-15 мм.

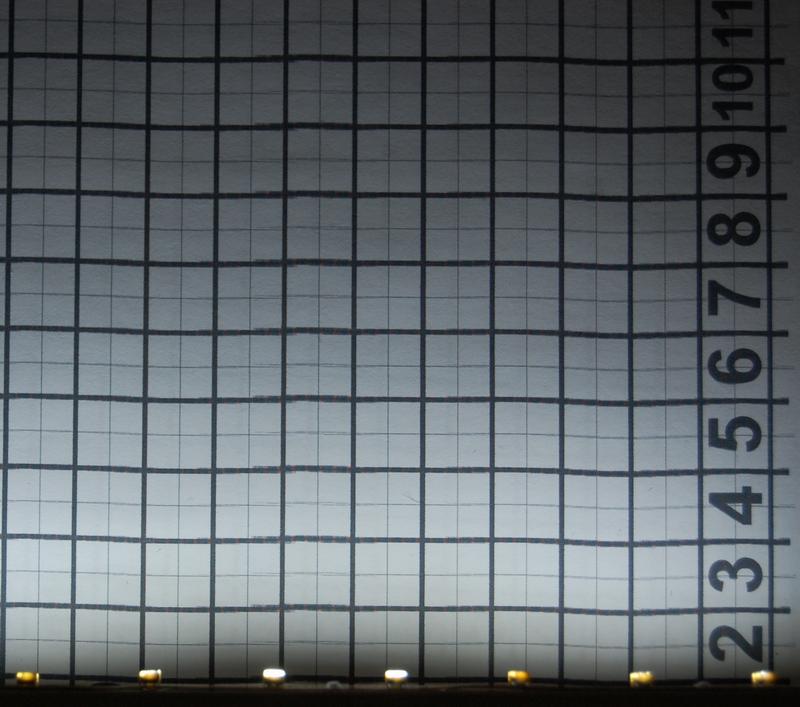

	глибину можна зменшивши, піднявши стрічку над освітлюваною поверхнею все на ті ж 10-15 мм. стрічки на 20 мм. Ми отримали рівне і м'яке світло. Таким чином очевидно, що оптимальне розташування світлодіодної стрічки становить приблизно 10 мм від поверхні і втоплене в глиб на відстань теж приблизно 20 мм. Утоплювати слід для того, щоб приховати стрічку від спостерігача. Глибину утоплення слід вибирати залежно від кута огляду конкретного місця встановлення. Простіше кажучи, робити так, щоб стрічку не було видно.

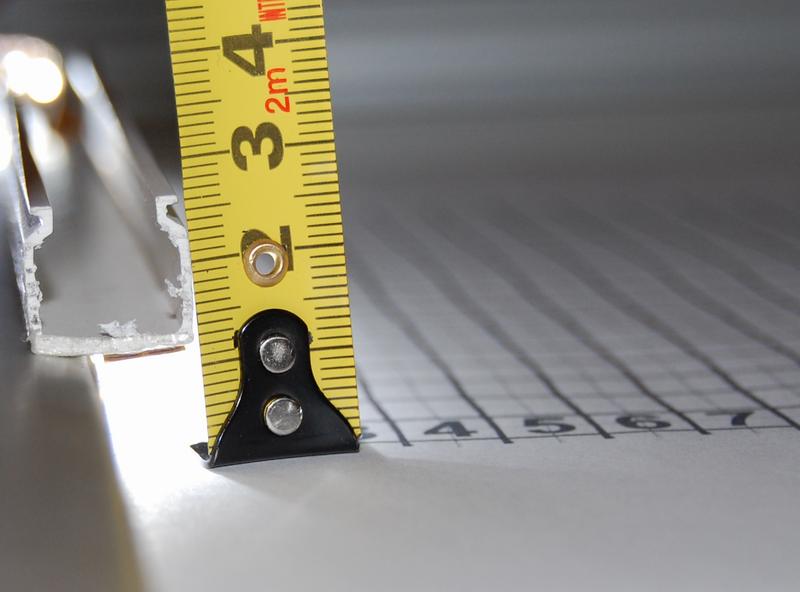

Часто виникає необхідність торцевого підсвічування, коли стрічка розташована паралельно освітлюваної поверхні і світло падає на неї перпендикулярно. Подивимося як виглядає підсвічування розташоване паралельно поверхні. У цьому прикладі ми також бачимо, що достатньо 10 мм для забезпечення рівномірного контурного підсвічування.

Змоделювавши заявлені виробником характеристики в масштабі світлодіодної стрічки, отримаємо наступну діаграму:
