Розрахунок резистора для світлодіодів

Використання резистора у світлодіодному ланцюзі не означає можливість виключити струмообмежувальний драйвер світлодіода. Термін служби світлодіода без драйвера зменшується на кілька порядків. Така схема може бути застосована тільки у виробах розрахованих на роботу протягом десятків або сотні годин (світлодіодний ліхтарик, наприклад).

Калькулятор розрахунку опору резистора
Напруга на молексі: 5, 7, 12 Вольт
Напруга світлодіодів: червоних та жовтих - 2 Вольта, синіх, зелених та білих - 3.2 - 3,6 Вольта



Один світлодіод
Напруга живлення:
  V
Номінальна напруга
живлення світлодіода:
  ; V
Номінальний струм світлодіода:
  mA



Розрахований опір резистора:
  Om
Найближче значення, підвищене на 10%:< br />
Розрахована потужність резистора:
  WATTS
Рекомендована потужність резистора
при використанні з цією напругою:
  WATTS



Послідовне увімкнення світлодіодів
Напруга живлення:
  V
Номінальна напруга
живлення світлодіода:
  ; V
Номінальний струм світлодіода:
  mA
Кількість світлодіодів:




Розрахований опір резистора:
  Om
Найближче значення, підвищене на 10%:< br />
Розрахована потужність резистора:
  WATTS
Рекомендована потужність резистора
при використанні з цією напругою:
  WATTS



Паралельне включення світлодіодів
Напруга живлення:
  V
Номінальна напруга
живлення світлодіода:
  ; V
Номінальний струм світлодіода:
  mA
Кількість світлодіодів:




Розрахований опір резистора:
  Om
Найближче значення, підвищене на 10%:< br />
Розрахована потужність резистора:
  WATTS
Рекомендована потужність резистора
при використанні з цією напругою:
  WATTS













Кодоване позначення номінального опору, допуску та приклади позначення

   Кодоване позначення номінальних опорів резисторів складається з трьох або чотирьох знаків, що включають дві цифри і букву або три цифри і букву. Літера коду є множником, що означає опір в омах, і визначає положення коми десяткового знака. Кодоване позначення відхилення, що допускається, складається з літери латинського алфавіту (табл. 1).

Таблиця 1

< /tr>
Опір Допуск Приклади позначення
Множник Код Допуск,
%		 Код Повне
позначення		 Код
1 K(E) ±0,1 В(Ж) 3,9 Ом±5% 3R9J
±0,25 С(У) 215 Ом±2% 215RG
103 К(К) ±0,5 D(Д) 1 кОм±5% 1KOJ
±1 F(P) 12,4 КОМ±1% 12К4F
106 М(М) ±2 G(Л) 10 кОм±5% 10KJ
±5 J(І) 100 кОм±5 М10J
109 G(Г) ±10 К(С) 2,2 МОм±10% 2М2К
±20 М(В) 6,8 ГОм±20% 6G8M
1012 T(T) ±30 N(Ф) 1 ТОм±20% 1ТОМ



   Примітка: У скобках вказано старое позначення.

   Цветова маркування наноситься у вигляді чотирьох або п'яти квіткових колець. Каждому кольору відповідає визначене цифрове значення (табл. 2). У резисторів з чотирма кольоровими кільцями перше і друге кола позначають величину співпротивлення в омах, третє кільце - множник, на який необхідно примножити номінальну величину співпротивлення, а четверте кільце визначає величину допуску в процентах.



Цвітова маркування номінального співпротивлення та допуска отечественних резисторів.

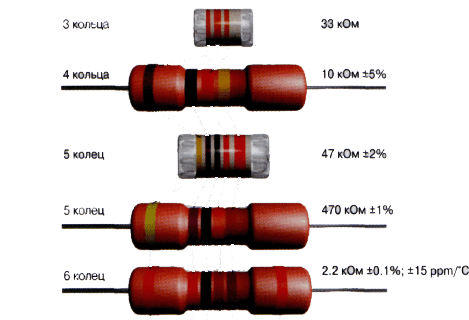

Маркировка отечественных резисторов

Рис. 1
Маркировка отечественных резисторов.

Таблиця 2

<центр>

Цвет знака Номінальне спротивлення,
Ом		 Допуск,
%		 ТКС
[ppm/° C]
Первая
цифра		 Вторая
цифра		 Третья
цифра		 Множитель
Серебристий   10-2 ±10
Золотистий 10-1 ±5
Черний   0 0 1
Коричневий 1 1 1 10 ±1 100
Червоний 2 2 2 102 ±2 50
Оранжевий 3 3 3 103   15
Желтий 4 4 4 104 25
Зелений 5 5 5 105 0,5
Голубий 6 6 6 106 ±0,25 10
Фіолетовий 7 7 7 107 ±0,1 5
Серий 8 8 8 108 ±0,05
Білий 9 9 9 109   1



Цвітова маркування фірми "PHILIPS"

   Маркування забезпечується 4,5 або 6 кольоровими смугами, що не містять інформації про номіналі, допуску та температурному коефіцієнті протидії (ТКС) відповідно. Додаткову інформацію не встановлено колір корпуса резистора і взаємне розташування смуг.

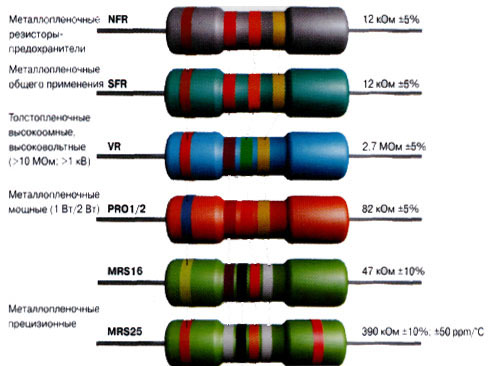

Цветова марка фірми PHILIPS

Рис. 2
Цветовая марка фирмы "PHILIPS"

Таблиця 3

<центр>

Цвет знака Номінальне спротивлення,
Ом		 Допуск,
%		 ТКС
[ppm/° C]
Первая
цифра		 Вторая
цифра		 Третья
цифра		 Множитель
Серебристий   10-2 ±10
Золотистий 10-1 ±5
Черний   0 0 1
Коричневий 1 1 1 10 ±1 100
Червоний 2 2 2 102 ±2 50
Оранжевий 3 3 3 103   15
Желтий 4 4 4 104 25
Зелений 5 5 5 105 0,5
Голубий 6 6 6 106 ±0,25
Фіолетовий 7 7 7 107 ±0,1
Серий 8 8 8 108
Білий 9 9 9



Нестандартная цветная маркировка

   Помимо стандартну кольорову маркування багато фірм застосовують нестандартну (внутріфірменну) маркировку. Нестандартна маркування застосовується для відмінностей, наприклад, резисторів, виготовлених за стандартами MIL, стандартів промислового та побутового призначення, вказує на вогнестійкість і т. д.

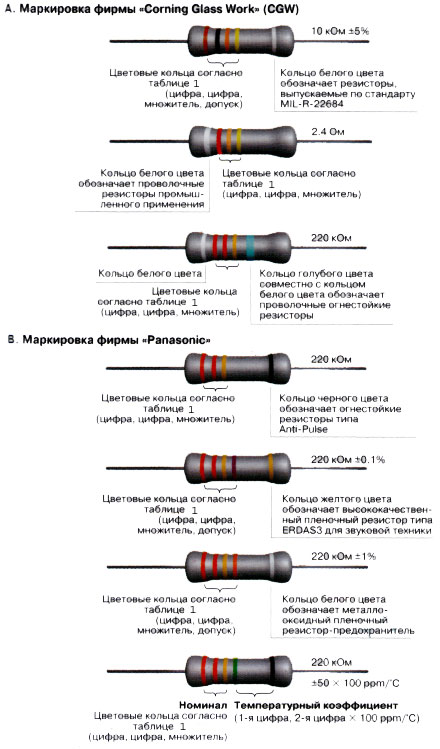

Нестандартне кольорове маркування

Мал. 4
Нестандартне кольорове маркування.



Кодове маркування вітчизняних резисторів

   Відповідно до ГОСТ 11076-69 та вимог Публікацій 62 та 115-2 IЕС перші 3 або 4 символи несуть інформацію про номінал резистора, що визначається за базовим значенням з рядів ЕЗ ... Е192, і множнику. Останній символ містить інформацію про допуск, тобто. клас точності резистора. Вимоги ГОСТ та IEC практично збігаються із ще одним стандартом BS1852 (British Standart).

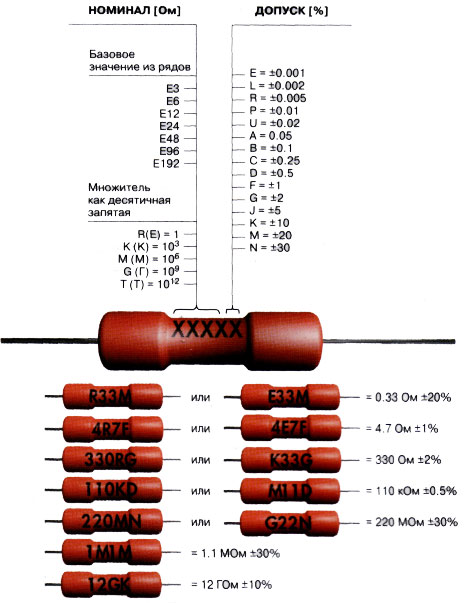

Кодове маркування

Мал. 5
Кодове маркування.

   Крім рядка, що визначає номінал і допуск резистора, може наноситися додаткова інформація про тип резистора, його номінальну потужність і дату випуску.

Наприклад:

Додаткова інформація про тип резистора

Мал. 6
Додаткова інформація про тип резистора.



Перемички та резистори з "нульовим" опором

Багато фірм випускають в якості плавких вставок або перемичок спеціальні дроти Jumper Wire з нормованим опором і діаметром (0,6 мм, 0,8 мм). ) та резистори з "нульовим" опором. Резистори виконуються у стандартному циліндричному корпусі з гнучкими виводами (Zero-Ohm) або стандартному корпусі для поверхневого монтажу (Jumper Chip). Реальні значення опору таких резисторів лежать у діапазоні одиниць чи десятків міліом (~ 0,005...0,05 Ом). У циліндричних корпусах маркування здійснюється чорним кільцем посередині, у корпусах для поверхневого монтажу (0603, 0805, 1206...) маркування зазвичай відсутнє або наноситься код "000" (можливо "0").

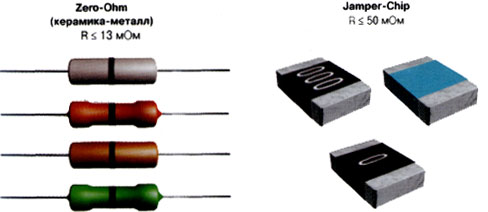

Перемички та резистори з нульовим опором

Мал. 7
Перемички та резистори з нульовим опором.



Кодове маркування прецинзійних високостабільних резисторів фірми "PANASONIC"

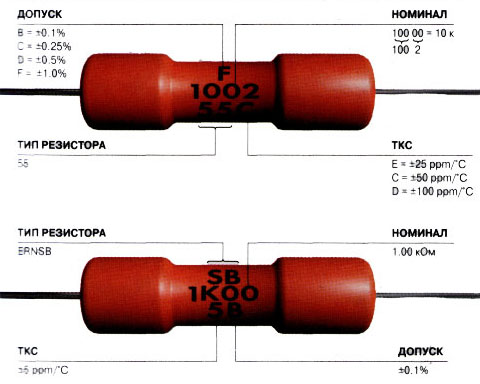

Кодове маркування фірми PANASONIC

Мал. 8
Кодове маркування фірми "PANASONIC"



Кодове маркування фірми "PHILIPS"

   Фірма "PHILIPS"кодує номінал резисторів відповідно до загальноприйнятих стандартів, тобто перші дві або три цифри вказують номіналв Ом, а остання - кількість нулів (множник). Залежно від точності резистора, номінал кодується у вигляді 3 або 4 символів. Відмінність від стандартного кодування може полягати в трактуванні цифр 7,8 і 9 в останньому символі.

   Літера R виконує роль десяткової коми або, вона стоїть в кінці, вказує на діапазон. Одиничний символ "0" вказує на резистор із нульовим опором (Zero-Ohm).

Таблиця 4

Останній символ Номінал резистора
1 100...976 Ом
2 1...9,76 ком
3 10...97,6 ком
4 100...976 ком
5 1...9,76 МОм
6 10...68 МОм
7 0,1...0,976 Ом
8 1...9,76 Ом
9 10...97,6 Ом
0 0 Ом
R 1...91 Ом

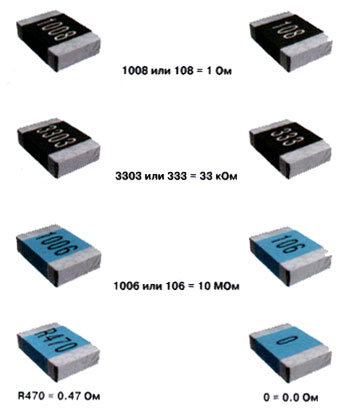

Кодова маркування фірми PHILIPS

Рис. 9
Кодова маркування фірми "PHILIPS"

   Таким чином, якщо на резисторі ви побачите код 107 — це не 10 з сім'єю нулями (100 МОм). а всього лише 0,1 Ом.



Кодова маркування фірми «BOURNS»

Маркировка 3 цифрами

Рис. 10
А.Маркування 3 цифрами

   ВиПере дві цифри вказують значення в Ом, остання — кількість нулей. Розпространяється на резистори з ряду Е-24, допусками 1 і 5%, типоразмерами 0603, 0805 і 1206.

Маркировка 4 цифрами

Рис. 11
В.Маркування 4 цифрами

   Пере три цифри вказують значення в Ом, остання — кількість нулей. Розпространена на резисторах ряду Е-96, допуском 1%, типоразмерами 0805 і 1206. Буква R грає роль десятичной запятой.

Маркировка 3 символами

Рис. 12
С.Маркування 3 символами

   ВиПере два символи — цифри, що вказують значення співпротивлення в Ом, взяті з нижчевведеної таблиці 5, останній символ — буква, що вказує значення множника: S =10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Розпространена на резисторах з ряду Е-96, допуском 1%. типоразмером 0603.

Таблиця 5

<центр>

Код Значення Код< /span> Значення Код Значення Код Значення
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

   Примітка: Маркування А і В - стандартні, маркування С - внутрішньофірмове.
